Tillämpningar för gummiknådare vid bearbetning av kabelsammansättningar

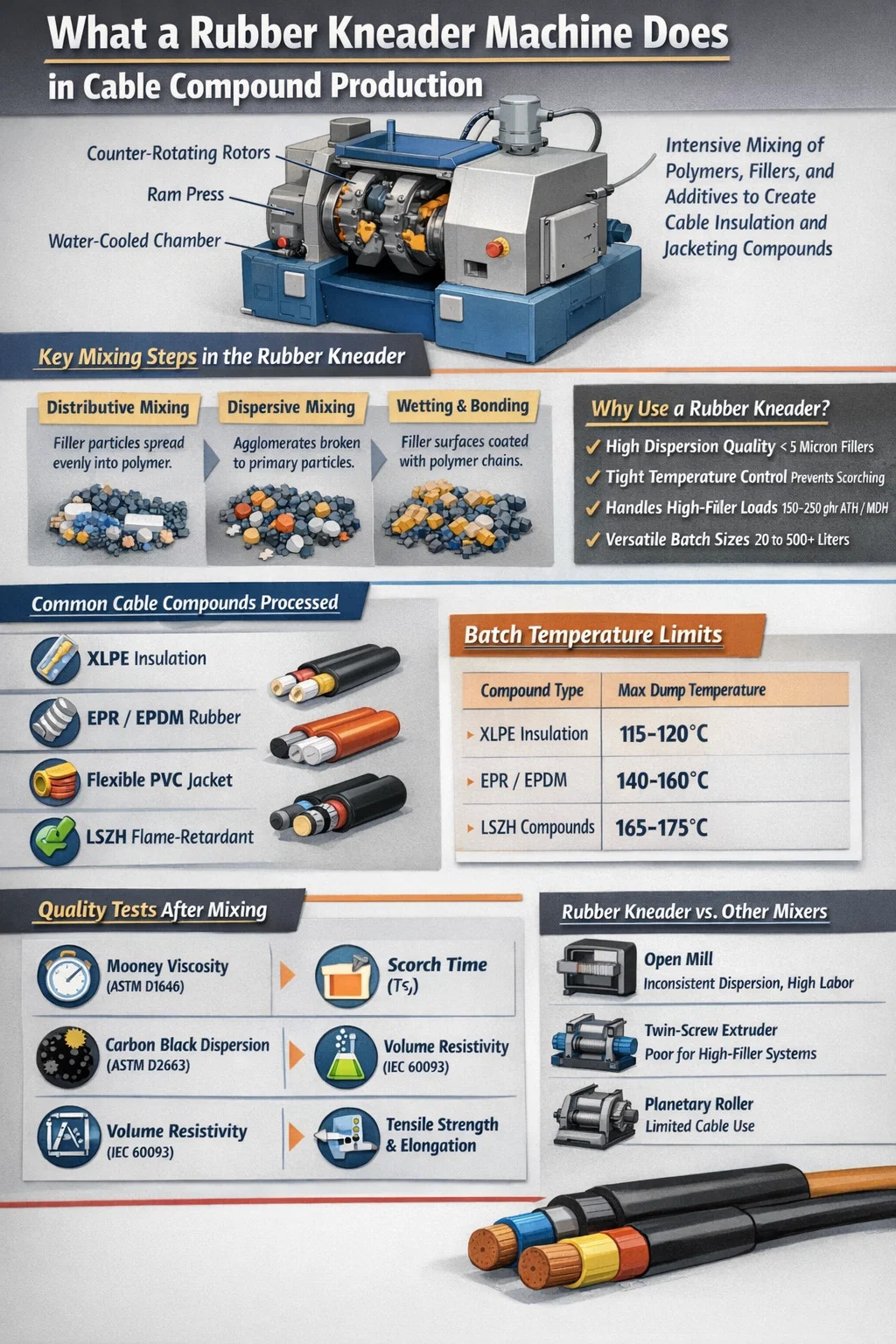

Vad a Knådare av gummi Maskinen gör faktiskt i kabelblandningsproduktion

En gummiknådarmaskin – även kallad intern mixer eller dispersionsknådare – är kärnblandningsutrustningen som används för att omvandla rågummi eller polymerbasmaterial till färdiga kabelblandningar redo för extrudering. Vid kabeltillverkning måste blandningen uppfylla strikta elektriska, mekaniska och termiska krav. Gummiknådaren uppnår detta genom att applicera intensiv skjuvspänning, kompression och värme för att blanda elastomerer, fyllmedel, mjukgörare, antioxidanter, flamskyddsmedel och vulkaniseringsmedel till en enhetlig, bearbetbar massa.

Det direkta svaret: en gummiknådarmaskin är oumbärlig vid bearbetning av kabelblandningar eftersom ingen annan batchblandningsteknik ger samma kombination av dispersionskvalitet, termisk kontroll och genomströmningskapacitet för högviskösa elastomersystem. Blandning med öppen kvarn kan inte matcha den inneslutna, kontrollerade blandningsmiljön. Kontinuerliga tvåskruvsblandare saknar flexibiliteten för kortvarig produktion med flera recept som är typiska för kabelblandningsanläggningar.

Kabelisolering och mantelblandningar innehåller vanligtvis 15 till 30 individuella ingredienser. Att få varje ingrediens – särskilt kimrök, kiseldioxid och flamskyddande fyllmedel – dispergerad till en primär partikelnivå under 5 mikron avgör direkt om den färdiga kabeln klarar dielektriska hållfasthetstestning, åldringstest och flamutbredningsstandarder som IEC 60332 eller UL 1666. Gummirotationsknådaren bryter den energi som behövs för att knådaren ska bryta. och våta fyllmedelsytor med polymerkedjor, en uppgift som enklare blandningsmetoder helt enkelt inte kan utföra konsekvent.

Kärnkabelsammansättningar bearbetade med en gummiknådare

Kabeltillverkare arbetar med ett brett utbud av elastomer- och termoplast-elastomerföreningsfamiljer. Var och en ställer olika krav på blandningsutrustning, och gummiknådaren hanterar dem alla rutinmässigt.

XLPE och PE-baserade isoleringsföreningar

Tvärbindbara polyeten (XLPE)-blandningar för medel- och högspänningskablar kräver extremt rena blandningsmiljöer och exakt temperaturhantering. Peroxidtvärbindningsmedel börjar sönderdelas över 120°C, så gummiknådaren måste hålla satstemperaturerna under denna tröskel under införlivandet. Moderna vattenkylda knådarsystem uppnår rotoryttemperaturer som är stabila inom ±3°C, vilket förhindrar för tidig anvulkning samtidigt som man uppnår en noggrann spridning av fyllmedel i satser från 50 till 500 liter.

EPR och EPDM isoleringsföreningar

Eten-propengummi (EPR) och eten-propen-dien monomer (EPDM) föreningar används ofta för mellanspänningskablar (1 kV till 35 kV) och gruvkablar på grund av deras utmärkta elektriska egenskaper och ozonbeständighet. Dessa föreningar innehåller vanligtvis 60 till 100 delar per hundra gummi (phr) av bränd lera eller behandlad kiseldioxid, vilket kräver höga rotorspetshastigheter - ofta 40 till 60 rpm - och utökade blandningscykler på 8 till 14 minuter per sats. En gummiknådare med en fyllnadsfaktor på 0,65 till 0,75 optimerar skjuvarbetet på dessa styva system med hög fyllning.

PVC-blandning för flexibla kabeljackor

Även om PVC är en termoplast, beter sig flexibla PVC-kabelmantelblandningar som innehåller 40 till 80 phr mjukgörare (typiskt DINP eller DIDP) reologiskt som gummi under blandning och drar enorm nytta av intern blandarbearbetning. Gummiknådaren gelar PVC-hartset med mjukgörare snabbt och jämnt och absorberar stabilisatorer, fyllmedel och pigment i en enda passage. Detta ger en homogen förening med konsekvent Shore A-hårdhet - vanligtvis 60 till 80 - vilket är avgörande för kablar som måste klara kallböjningstest vid -15 °C eller lägre.

Silikongummiföreningar för högtemperaturkablar

Silikongummikablar klassade för kontinuerlig drift vid 150°C till 200°C tjänar fordons-, flyg- och industriuppvärmningstillämpningar. Polydimetylsiloxangummi blandat med pyrogen kiseldioxid (vanligtvis 25 till 45 phr) och silankopplingsmedel kräver den milda men ändå grundliga blandningsverkan av en gummiknådare. Överblandning av silikon bryter polymerkedjor och minskar sammansättningens viskositet oåterkalleligt, så knådarmaskiner som används för silikon är programmerade med strikt kontrollerade cykeltider och lägre rotorhastigheter på 15 till 30 rpm.

Flamskyddsmedel (FR) och lågrökande noll-halogen (LSZH) föreningar

LSZH-kabelföreningar – obligatoriska i järnvägs-, tunnelbane-, varvs- och offentliga byggnadsinstallationer enligt standarder som EN 50399 och IEC 60332-3 – innehåller 150 till 250 phr av mineraliska flamskyddsmedel som aluminiumtrihydrat (ATH) eller magnesiumhydroxid (MDH). Dessa ultrahöga fyllmedel tänjer på gränserna för all blandningsutrustning. Gummiknådaren är i praktiken den enda satsblandaren som kan införliva dessa fyllmedelsnivåer i en EVA-, EBA- eller polyolefinelastomermatris samtidigt som den bibehåller acceptabel föreningsreologi. Rotorkonstruktioner med tangentiell eller sammangripande geometri väljs specifikt för denna applikation, med cykeltider på 10 till 18 minuter och satstemperaturer som noggrant hålls under 170°C för att förhindra ATH-uttorkning.

Hur gummiknådarmaskinen hanterar kabelformuleringar med hög fyllnadsgrad

Den enskilt största tekniska utmaningen vid bearbetning av kabelblandningar är att införliva stora volymer av fast fyllmedel – kimrök för halvledande skikt, ATH/MDH för flamskydd, lera för EPR-isolering – utan att skapa dåligt dispergerade agglomerat eller försämra polymermatrisen. Gummikådaren åtgärdar detta genom tre sekventiella mekanismer:

1. Distributiv blandning: De motroterande rotorerna delar och rekombinerar satsmaterialet upprepade gånger och sprider fyllmedelspartiklar genom polymervolymen. Detta inträffar främst under de första 2 till 4 minuterna av blandningscykeln när fyllmedlet fortfarande är agglomererat.
2. Dispersiv blandning: När rotorhastigheten ökar eller kolvtrycket sänker material i rotorgapet, bryter skjuvspänningar som överstiger sammanhållningsstyrkan hos fyllmedelsagglomerat sönder dem. Detta är den kritiska fasen för att uppnå dispersion av dielektrisk kvalitet i isoleringsföreningar.
3. Vätning och ytkemi: Fortsatt blandning driver polymerkedjor på nyligen exponerade fyllmedelsytor, stabiliserar dispersion och förhindrar återagglomerering under efterföljande bearbetning. Kopplingsmedel som tillsätts under blandning kemiskt binder fyllmedel till polymer, vilket förbättrar blandningens mekaniska och elektriska prestanda permanent.

För en typisk LSZH-förening som innehåller 200 phr MDH i en EBA-matris måste gummiknådaren leverera en specifik blandningsenergi på 0,10 till 0,18 kWh/kg för att uppnå måldispersion. Moderna knådarkontrollsystem spårar energiinmatning i realtid och använder den som det primära slutpunktskriteriet - mycket mer tillförlitligt än bara tid.

Temperaturkontroll i gummiknådaroperationer för kabelföreningar

Temperaturen är den parameter som oftast orsakar fel på kabelföreningen. För låg och fyllmedel sprids inte; för hög, och anvulkning, polymernedbrytning eller uttorkning av fyllmedel förstör satsen. Gummiknådarens temperaturhanteringssystem måste hantera både värmen som genereras av mekaniskt arbete och värmen som måste avlägsnas för att skydda känsliga ingredienser.

Moderna gummiknådarmaskiner uppnår dessa täta temperaturfönster genom temperaturkontroll i flera zoner: blandningskammarväggarna, rotoraxlarna och kolven är oberoende temperaturkontrollerade med hjälp av cirkulerande vatten eller olja. Infraröda eller kontakt termoelement placerade på flera punkter i kammaren ger PLC realtidsdata för att justera kylflödet eller rotorhastigheten automatiskt.

Val av rotorgeometri för kabelblandning

Rotorn är hjärtat i alla gummiknådarmaskiner, och valet av rotorgeometri påverkar djupt sammansatt kvalitet i kabelapplikationer. Tre primära rotorfamiljer används:

Tangentiella rotorer (icke sammangripande)

Tangentiella rotorer roterar i motsatta riktningar utan att rotorvingarna passerar genom varandras svepande volymer. Denna konfiguration ger en större fri volym – fyllningsfaktorer upp till 0,80 – och hanterar mycket styva sammansättningar med höga fyllmedel utan alltför höga vridmomenttoppar. För LSZH-föreningar med 200 phr mineralfyllmedel är tangentiella rotorer i allmänhet att föredra. De klassiska 2-vingade och 4-vingade tangentiella designerna förblir standard i kabelanläggningar över hela världen, med 4-vingars geometrier som ger snabbare inkorporering av pulverformiga fyllmedel.

Ingripande rotorer

Ingripande rotorer passerar genom varandras zon, vilket skapar ett mycket snävare rotorgap och genererar högre skjuvspänningar. Detta gör dem utmärkta för dispersiva blandningsuppgifter - att bryta ner kimrökagglomerat i halvledande kabelblandningar, till exempel, där det är viktigt att uppnå en jämn, hålighetsfri yta på det extruderade lagret för högspänningskablar. Ingripande rotorer tenderar också att köras svalare eftersom de utbyter material mellan rotorerna mer effektivt, vilket förbättrar värmeöverföringen. De är dock mindre lämpliga för LSZH-formuleringar med ultrahögt fyllmedel på grund av vridmomentbegränsningar.

PES (polyetylensilikon) och specialistrotorprofiler

För bearbetning av silikonkabelblandningar förhindrar specialiserade lågskjuvningsrotorprofiler med större spelrum destruktiv mekanisk nedbrytning av silikongummit. Vissa tillverkare erbjuder modulära rotorsystem som gör att en enda gummiknådare kan konfigureras om mellan rotortyper när produktmixen förändras - en betydande operativ fördel i kabelanläggningar som producerar flera sammansatta familjer på samma utrustning.

Blandningscykeldesign och processparametrar för kabelföreningar

Blandningscykeln för en kabelblandning i en gummiknådare är inte en enkel "lägg till allt och blanda" operation. Sekvensen och tidpunkten för tillsats av ingredienser bestämmer direkt dispersionskvaliteten och anvulkningssäkerheten. En välkonstruerad cykel för en mellanspännings EPR-isoleringsmassa följer vanligtvis denna struktur:

1. Steg 1 – Polymertuggning (0–2 min): EPR- eller EPDM-balar laddas och kolven sänks. Rotorer körs med 30–40 rpm för att mjuka upp och bryta ner polymeren, minska initial viskositet och förbereda matrisen för att ta emot fyllmedel. Batchtemperaturen når vanligtvis 80–100°C.
2. Steg 2 – Fyllnadsinförlivning (2–7 min): Bränd lera, kiseldioxid och kimrök (för halvledande kvaliteter) tillsätts stegvis eller allt på en gång beroende på fyllmedelsvolymen. Ramtrycket ökas till 3–5 bar för att tvinga in fyllmedel i den uppmjukade polymeren. Rotorhastigheten kan öka till 50–60 rpm under denna fas. Temperaturen stiger till 120–140°C från friktion.
3. Steg 3 – Tillsats av olja och mjukgörare (7–9 min): Paraffin- eller naftenoljor och mjukgörare injiceras via vätskedoseringssystem. Detta sänker sammansättningens viskositet och fördelar tillsatser genom fyllmedel-polymermatrisen.
4. Steg 4 – Kylningssvep (9–11 min): Rotorhastigheten reduceras, kylvattenflödet maximeras och satstemperaturen sänks under 110°C innan härdningsmedel tillsätts.
5. Steg 5 – Läkande tillsats och slutlig homogenisering (11–14 min): Svavel- eller peroxidhärdningssystem, acceleratorer och antioxidanter tillsätts och blandas in. Slutpunkten bestäms av att specifik energitillförsel når målvärdet, typiskt 0,12–0,16 kWh/kg för denna föreningstyp. Satsen dumpas sedan till utmatningskvarnen eller transportören nedanför.

Detta stegvisa tillvägagångssätt förhindrar anvulkning, säkerställer en jämn fördelning av varje ingrediens och producerar en blandning med en Mooney-viskositet (ML 1 4 vid 100°C) konsekvent inom ±3 Mooney-enheter av specifikation – en nivå av sats-till-sats-konsistens som blandning i öppen kvarn inte kan uppnå.

Kvalitetskontrollparametrar uppmätta efter gummiknådarbearbetning

Varje batch som lämnar gummiknådaren måste valideras innan den går till extrudering. Kvalitetskontroll av kabelföreningar involverar både reologiska och elektriska tester.

• Mooney-viskositet (ASTM D1646): Mäter sammansatt flödesbeteende. Viskositet utanför specifikationen orsakar dimensionsinstabilitet vid extrudering. Typiskt specifikationsfönster: ±5 Mooney-enheter runt målvärdet.
• Scorch Time (Ts2, ASTM D2084): Bekräftar att ingen för tidig vulkanisering inträffade under knådarblandningen. För EPR-föreningar måste Ts2 vanligtvis överstiga 8 minuter vid 135°C för att möjliggöra säker extruderingsbearbetning.
• Volymresistivitet (IEC 60093): För isoleringsmaterial måste volymresistiviteten överstiga 10¹³ Ω·cm vid rumstemperatur. För halvledande föreningar måste den ligga inom intervallet 1–500 Ω·cm. Dispersionskvaliteten från knådaren är den dominerande variabeln som styr detta värde.
• Carbon Black Dispersion (ASTM D2663): Optisk mikroskopi eller svepelektronmikroskopi av mikrotomerade prover mäter spridningen på en skala 1–5. Grad 4 eller bättre (färre än 5 % odispergerade agglomerat över 10 μm) krävs vanligtvis för isolering av mellanspänningskablar.
• Densitet och fyllmedelsinnehåll: Bekräftar att fyllmedlet var helt införlivat under knådarblandningen. Betydande densitetsavvikelse från specifikationen indikerar ofullständig blandning eller ingrediensladdningsfel.
• Draghållfasthet och töjning vid brott (IEC 60811-1): Mäts på härdade testplack. Underdimensionerade draghållningsvärden indikerar dålig polymer-fyllmedelsinteraktion till följd av otillräcklig knådardispersion.

Gummiknådarmaskinens kapacitet och skalval för kabelanläggningar

Gummi-knådarmaskiner för bearbetning av kabelblandningar finns i en mängd olika kapaciteter, från laboratorieenheter på 0,5 liter till produktionsmaskiner på 650 liter eller mer. Att välja rätt maskinstorlek kräver balansering av batchstorlek, cykeltid, nedströms extruderingslinjeförbrukning och lagerhanteringsstrategi.

En kabelanläggning som kör två 90 mm extrudrar för mellanspännings-EPR-kabel med en kombinerad effekt på 600 kg/timme kommer att kräva cirka 10 satser per timme från en 75-liters knådare som producerar 60 kg-satser per 6-minuterscykel, eller 3 satser per timme från en 200-liters knådare per 130-minuters sats 130-kg-producerande sats. Den större knådaren vinner vanligtvis på energieffektivitet per kilogram blandat, men den mindre enheten erbjuder snabbare receptbyte för växter med hög produktvariation.

Automation och processkontroll i moderna gummiknådarsystem

Dagens gummiknådarmaskin är långt ifrån de manuellt styrda satsblandarna för två decennier sedan. Helautomatiska knådarlinjer för produktion av kabelblandningar integrerar flera lager av kontroll och datahantering som direkt förbättrar sammansättningens konsistens och minskar avfallet.

Gravimetriska ingrediensdoseringssystem

Automatiserade vägtrattar och vätskedoseringspumpar matar gummiknådaren med varje ingrediens inom ±0,1 % av målvikten. Detta eliminerar den största källan till sats-till-sats variation i manuella blandningsoperationer. För kabelföreningar där kimröksbelastningen måste hållas till ±0,5 phr för att bibehålla konsekvent volymresistivitet i det halvledande lagret, är denna precision inte valfri – den är väsentlig.

Energibaserad blandningsändpunktskontroll

Istället för att köra varje batch under en bestämd tid, beräknar moderna knådarkontrollsystem kumulativ specifik energi (kWh/kg) i realtid och dumpar batchen när målenergin uppnås – oavsett om det tar 10 minuter eller 14 minuter en viss dag. Detta tillvägagångssätt kompenserar automatiskt för omgivningstemperatur, råmaterialviskositetsvariationer och rotorslitage, vilket ger en mer konsekvent spridning än enbart tidsbaserad kontroll. Studier i industriella miljöer har visat att energislutpunktskontroll minskar Mooneys viskositetsspridning med 30–50 % jämfört med fasta blandningscykler.

Recepthantering och spårbarhet

Integrerade SCADA- eller MES-system lagrar hundratals sammansatta recept och loggar alla processparametrar – temperaturprofiler, rotorhastighet, energitillförsel, tömningstemperatur, batchvikt – för varje producerad batch. Denna batch-spårbarhet är obligatorisk för kabeltillverkare som levererar kraftkablar av allmännytta, där testlaboratorier kräver fullständig processdokumentation tillsammans med färdiga kabeltestrapporter.

Integration av damm och rök

Kolsvart, MDH, ATH och kiseldioxiddamm utgör allvarliga hälso- och explosionsrisker. Gummiknådarinstallationer för bearbetning av kabelblandningar integrerar vakuumutsug med ram, dammuppsamling på trattnivå och kammarventilationssystem för att hålla arbetsplatsens luftkvalitet inom tillåtna exponeringsgränser. Detta är ett område där knådarens inneslutna karaktär redan ger en fördel jämfört med öppen kvarnblandning ur ett damminneslutningsperspektiv.

Vanliga bearbetningsproblem vid blandning av kabelkompoundknådare och hur man löser dem

Även med väl underhållen utrustning och automatiserade kontroller, stöter gummiknådarbearbetning av kabelblandningar på återkommande problem. Genom att förstå grundorsakerna kan processingenjörer ta itu med dem systematiskt.

Anbränna under blandning

För tidig vulkanisering inuti knådaren är den mest kostsamma blandningsdefekten - en hel sats av blandning måste skrotas och kammaren rengöras, vilket förlorar både material och produktionstid. Anvulkning beror oftast på fördröjd tillsats av härdande medel (härdningsmedel tillsatta medan blandningen är för varm), kylsystemfel eller för hög rotorhastighet under det härdande inkorporeringsstadiet. Förebyggande: genomtvinga strikt temperaturstyrning (tömningstemperatur för masterbatch under 100°C före härdande tillsats), verifiera kylvattentemperaturen och flödeshastigheten vid skiftstart och granska gummiknådarens temperatursensorkalibrering kvartalsvis.

Dålig kolsvartspridning i halvledande föreningar

Halvledande kabelskikt måste ha slät, väl spridd kimrök för att förhindra elektrisk spänningskoncentration vid ledarskärmen eller isoleringsskärmens gränssnitt, vilket orsakar för tidigt kabelbrott under hög spänning. Dålig spridning i knådaren beror på otillräcklig energitillförsel, felaktig fyllfaktor eller användning av en kimrökskvalitet med alltför hög struktur (hög DBP-absorption). Lösningarna inkluderar att öka den specifika energitillförseln, verifiera att fyllnadsfaktorn ligger inom 0,65–0,75 och att utvärdera en kimrökskvalitet med lägre struktur om spridningen förblir otillräcklig.

Inkonsekvent batchviskositet

Mooney-viskositetsvariation från batch-till-batch över ±5 enheter orsakar extruderingsinstabilitet—dimensionell variation i kabelisoleringen, ytdefekter på hajskinn eller trycksvängningar i formen. De bakomliggande orsakerna inkluderar variationer i råmaterialets viskositet (antal naturgummi och EPDM Mooney varierar mellan balpartier), ofullständig oljeabsorption eller rotorslitage som ökar det effektiva spelet över tiden. Åtgärda genom att skärpa gränserna för inkommande inspektion av råmaterial, verifiera oljedoseringspumpens kalibrering och schemalägga slitagemätning av gummiknådarrotor var 3 000:e drifttimme.

Fyllmedelsagglomerat överlever blandning i LSZH-föreningar

Med 200 phr mineralfyllmedel kan ATH- eller MDH-partiklar bilda kohesiva agglomerat som motstår dispergering, särskilt om fyllmedlet har absorberat fukt. Förtorkning av ATH eller MDH vid 80°C i 4–8 timmar innan knådarladdning minskar agglomeratbildningen och kan förbättra volymresistiviteten hos den färdiga LSZH-föreningen med en storleksordning. Alternativt kan ett ökat kolvtryck under införande av fyllmedel – från 3 bar till 5–6 bar – öka den tryckande skjuvspänningen på agglomerat och påskynda spridningen.

Energieffektivitet och miljöhänsyn vid gummiknådarverksamhet

Gummiknådarmaskiner är energikrävande utrustning. En 250-liters knådare med en 500 kW huvuddrivmotor kan förbruka 0,12–0,20 kWh elektrisk energi per kilogram producerad blandning, beroende på blandningens viskositet och cykeltid. För en kabelblandningsanläggning som producerar 5 000 ton per år, motsvarar detta 600 000 till 1 000 000 kWh årligen – en betydande elkostnad och koldioxidavtryck.

Flera strategier minskar knådarens energiförbrukning utan att kompromissa med blandningens kvalitet:

• Motorer med variabel hastighet (VSD): Byt ut huvudfrekvensomriktare med fast hastighet mot VSD-system så att rotorhastigheten kan följa processkurvan exakt. VSD eftermonteringar minskar vanligtvis knådarens elförbrukning med 15–25 %.
• Optimerad fyllningsfaktor: Att köra under 0,60 fyllningsfaktor slösar energi eftersom material glider runt rotorer utan att generera produktiv skjuvning. Genom att optimera satsvikten till intervallet 0,70–0,75 minskar energin per kilogram blandat med 10–15 %.
• Värmeåtervinning från kylvatten: Kylvatten som lämnar knådarkammaren vid 40–60°C bär betydande termisk energi som kan återvinnas via värmeväxlare till förvarma lagringsutrymmen för ingredienser eller ge rumsuppvärmning under vintermånaderna.
• Eliminera onödig omfräsning av masterbatch: Vissa kabelblandningsprocesser inkluderar ett separat återmalningssteg med öppen kvarn efter knådaren. Tekniska blandningscykler för att eliminera detta steg – genom att uppnå målspridning enbart i knådaren – tar bort både energiförbrukning och arbetskostnad.

Ur emissionssynpunkt avger kabelföreningar som innehåller halogenflamskyddsmedel ångor vid högtemperaturblandning. Bearbetning av LSZH-blandningar innebär inte detta problem, och tillväxten av LSZH-kablar i infrastrukturprojekt över hela världen minskar gradvis volymerna av halogenerade sammansättningar som bearbetas genom gummiknådarutrustning globalt.

Underhållskrav för gummiknådarmaskiner i kabelkompoundservice

Bearbetning av kabelblandningar är särskilt krävande på mekaniska komponenter för gummiknådare på grund av mineralfyllnadernas nötande natur, de höga fyllningstrycken som krävs och de kontinuerliga driftscheman som är typiska för kabeltillverkning. Ett strukturerat underhållsprogram är viktigt för att förhindra oplanerade driftstopp.

• Mätning av rotorspetsspel: Var 1 000–1 500 timmars drift, eller närhelst spridningskvaliteten börjar sjunka, mät avståndet mellan rotorspetsar och kammarväggen. Typiskt nytt spel är 1–3 mm; spel som överstiger 6–8 mm indikerar slitage på rotorn som kräver ombyggnad eller utbyte. Slitna rotorer minskar skjuvningsintensiteten och försämrar spridningskvaliteten på ett förutsägbart sätt.
• Inspektion av ramtätning: Kolvtätningar förhindrar blandning från att komma ut ur blandningskammaren under kolvtryck. Fel på tätningen orsakar sammansatt kontaminering av hydraulsystemet och potentiella säkerhetsrisker. Inspektera tätningar var 500:e timme; byt ut på ett tidsbaserat schema var 2 000–3 000 timme oavsett uppenbart tillstånd.
• Rengöring av kylkrets: Mineralbeläggning och biologisk nedsmutsning i kylvattenkretsar minskar värmeöverföringseffektiviteten, vilket gör att satstemperaturerna glider uppåt. Spola och avkalka kylkretsar var 6:e ​​månad, och behandla kylvatten med biocid och kalkinhibitor kontinuerligt.
• Utloppsdörrstätning och låsmekanism: Falldörren i botten av blandningskammaren måste täta helt under blandningen för att bibehålla kolvtrycket och förhindra läckage av blandningen. Inspektera låsstift och tätningar var 200:e timme vid LSZH-service med hög fyllnadsgrad.
• Växellådsoljeanalys: Skicka växellådans smörjoljeprover för laboratorieanalys var 1 000:e timme. Förhöjda antal järn- eller kopparpartiklar indikerar slitage på lager eller växel och tillåter ingripande före katastrofala växellådsfel – vilket kan ta en stor knådare ur drift i 4–8 veckor medan delar anskaffas.

Kabelblandningsanläggningar budgeterar vanligtvis 3–5 % av inköpspriset för gummiknådare årligen för planerat underhåll , med merparten av denna kostnad hänförlig till rotorrenovering (hårda slitytor med volframkarbid eller liknande beläggningar) och tätningsbyte.

Jämför gummiknådaren med alternativa blandningstekniker för kabelföreningar

Tillverkare av kabelblandningar utvärderar ibland alternativ till gummiknådarmaskinen. Att förstå var alternativen lyckas och var de misslyckas klargör varför knådaren förblir dominerande i denna applikation.

Den praktiska slutsatsen från denna jämförelse: vid tillverkning av kabelblandningar kombineras gummiknådaren med nedströms öppna kvarnplåt för 80–90 % av produktionsscenarierna. Knådaren ger överlägsen spridning; den öppna kvarnen ger den arkform som krävs av extrudermatningssystem. Dessa är kompletterande tekniker, inte konkurrerande sådana.

Trender att forma gummiknådare Användning vid bearbetning av kabelsammansättningar

Flera trender på branschnivå påverkar hur kabeltillverkare specificerar, använder och optimerar gummiknådarutrustning idag och i en nära framtid.

Tillväxt av LSZH-kabelefterfrågan

Bygg- och konstruktionsbestämmelser i Europa, Mellanöstern och Asien-Stillahavsområdet kräver gradvis LSZH-kablar i offentlig infrastruktur. Den globala LSZH-kabelmarknaden expanderar med 7–10 % årligen i vissa regioner. För gummiknådartillverkare innebär detta en växande efterfrågan på maskiner med högt vridmoment som kan bearbeta 200 phr mineralfyllmedelsföreningar - en tekniskt krävande applikation som gynnar förstklassig, specialkonstruerad utrustning framför lågkostnadsalternativ.

Kabelföreningar för elfordon

Laddningskablar för elbilar och högspänningskablar för fordon kräver sammansättningar som kombinerar hög flexibilitet (för upprepad böjning), värmebeständighet (125°C eller högre) och kemisk beständighet mot fordonsvätskor. Silikongummi och tvärbundna polyolefinföreningar bearbetade på gummiknådare tjänar denna marknad. När elbilsproduktionen ökar globalt ökar efterfrågan på dessa specialiserade kablar snabbt, vilket tar ytterligare knådarkapacitet i drift.

Digital processoptimering och AI-assisterad blandning

Vissa framtidsinriktade kabelsammansättningsanläggningar implementerar maskininlärningsmodeller som förutsäger satsens Mooney-viskositet i realtid från knådarens vridmoment och temperaturdata, vilket gör att styrsystemet kan justera rotorhastigheten eller förlänga blandningscykeln före dumpning - snarare än att upptäcka viskositet utanför specifikationen under testning efter sats. Tidiga användare av dessa system rapporterar förbättringar av förstapassageavkastningen på 2–4 procentenheter och minskningar av andelen sammansatt skrot med 30–40 %.

Hållbarhetstryck på föreningsformulering

Ett växande tryck för att eliminera begränsade ämnen – vissa mjukgörare, blybaserade stabilisatorer i PVC, halogenerade flamskyddsmedel – driver omformulering av kabelblandningar. Nya formuleringar beter sig ofta annorlunda i gummiknådaren än de föreningar de ersätter: högre smältviskositet, olika fyllmedel-polymerinteraktioner, längre blandningscykler. Kabelblandningsutvecklare måste återvalidera knådarens blandningscykler närhelst formuleringar ändras, vilket ökar processbelastningen men också skapar möjligheter att optimera energiförbrukningen och batchcykeltiden samtidigt.
