Hur jag fixade vår trasiga knådningsmaskin (och vad jag lärde mig)

Det korta svaret: En trasig Knådare Kan fixas - om du vet var du ska leta

När vår knådningsmaskin gick sönder mitt i satsen var den första reaktionen panik. Vi hade material i kammaren, en produktionsdeadline, och absolut ingen aning om om vi tittade på en 20-minuters fix eller två veckors delars väntan. Det visade sig vara varken. De flesta knådarfel delas in i tre kategorier: mekaniskt slitage, elektriska fel och operatörsrelaterade problem — och majoriteten kan lösas på plats utan att skicka tillbaka hela enheten till tillverkaren.

Den här artikeln går igenom exakt vad som hände med vår maskin, hur vi diagnostiserade den, vad reparationen innebar och vad vi ändrade efteråt för att förhindra att det händer igen. Om din knådare är nere just nu, börja med det diagnostiska avsnittet. Om du läser det här innan problem uppstår, är underhållstabellen nära slutet värd din tid.

Vad hände: Hur vår knådningsmaskin gick sönder

Det började med oväsen. Ungefär fyrtio minuter in i en vanlig blandningscykel började knådaren producera ett rytmiskt malande ljud - inte en katastrofal smäll, bara en låg, ihållande metall-på-metall-ton som inte fanns där dagen innan. Vi stoppade partiet, rensade materialet så gott vi kunde och stängde av.

Vid visuell inspektion såg inget uppenbart fel ut. Rotorbladen var intakta. Kammarväggarna hade inga synliga sprickor. Drivremmen var under normal spänning. Men när vi försökte starta om gick motorn men rotorerna snurrade inte. Växellådan hade beslagtagits.

Detta är faktiskt ett av de vanligaste fellägena i interna knådare som används för gummi- och polymerblandningar. Växellådan i en knådare sitter mellan motorn och rotoraxlarna, vilket minskar hastigheten och multiplicerar vridmomentet. När smörjningen misslyckas - antingen på grund av att oljenivån sjunkit, oljan försämrades eller en tätning släpper in föroreningar - börjar kugghjulen gå metall-mot-metall. Om du fångar det tidigt får du ett malande ljud. Missar du det får du en beslagtagen enhet.

I vårt fall hade en sliten axeltätning låtit fint gummidamm migrera in i växellådan under flera månader. Oljan hade blivit förorenad och tappat sin viskositet. Vi hade inte fångat det eftersom våra underhållskontroller inte tittade på oljetillståndet – bara oljenivån. Den skillnaden spelar roll, och det är något vi ändrade direkt efter reparationen.

Diagnostisera ett knådarfel: Var ska man börja

Om din knådningsmaskin har slutat fungera eller beter sig onormalt, motstå frestelsen att starta om den upprepade gånger. Det är så små problem blir stora. Arbeta istället igenom en strukturerad diagnos innan du rör något annat.

Steg 1 — Karaktärisera symtomet

Typen av misslyckande säger dig mycket om orsaken. Använd följande som en startram:

• Motorn går, rotorerna rör sig inte: Troligtvis ett fel på växellådan, kopplingen eller nyckel-/kilspåren
• Motorn startar inte: Kontrollera elförsörjningen, överbelastningsreläet, termisk frånkoppling eller VFD-felkoder
• Rotorerna roterar men blandningen är dålig: Slitna rotorblad, felaktigt spel eller problem med temperaturkontroll
• Ovanligt ljud under drift: Lagerslitage, främmande föremål i kammaren eller smörjfel
• Överhettning: Blockerade kylkanaler, felaktig temperatursensor eller överdriven friktion i drivlinan
• Material som läcker från tätningar: Slitna spetstätningar eller rotorändtätningar, som vanligtvis kräver planerat utbyte

Steg 2 — Kontrollera den elektriska sidan först

Elektriska fel är ofta enklare och billigare att åtgärda än mekaniska, så uteslut dem först. Kontrollera inkommande spänning vid alla tre faserna - en knådare som körs på två faser kommer att överhetta motorn och stanna under belastning. Inspektera överbelastningsreläets inställning och jämför den med motorns märkskyltström. Leta efter felkoder på frekvensomformaren om maskinen använder en sådan. I många fall är det som ser ut som ett mekaniskt haveri faktiskt en utlöst skyddsanordning som återställs med en knapptryckning.

Steg 3 — Inspektera drivlinan

Med kraften isolerad och låst, försök manuellt att rotera rotoraxlarna. På de flesta knådare kan du använda en vridstång eller hylsa på rotoraxelns ände. Om axlarna inte viker sig, är problemet i växellådan eller själva rotorerna är gripna - möjligen på grund av härdat material inuti kammaren. Om axlarna vrider sig fritt men motorn inte driver dem, ligger problemet i kopplingen mellan motor och växellåda.

Steg 4 — Kontrollera smörjningen

Ta ett prov av växellådsolja. Den ska vara relativt klar eller bärnstensfärgad beroende på smörjmedelstyp. Om oljan är svart, mjölkaktig eller har synliga partiklar är det förorening som är problemet – inte bara låg nivå. Mjölkig olja betyder att vatten tränger in. Svart olja med metalliska partiklar innebär slitage på växeln. Mörk, trögflytande olja med gummipartiklar betyder tätningsfel, vilket är vad vi hittade.

Reparationen: Vad vi faktiskt gjorde för att fixa knådaren

När vi bekräftade att växellådan var problemet, bröts reparationsprocessen upp i fem steg. Hela jobbet tog cirka tre dagar inklusive reservdelsanskaffning, vilket är i den snabbare änden för växellådsarbete — främst för att vi hade en rimlig relation med en lokal industrileverantör som hade axeltätningen i lager.

Steg 1 — Rensa kammaren

Innan något mekaniskt arbete måste blandningskammaren rensas. Vi hade tur — materialet hade inte härdat helt och kunde fortfarande avlägsnas manuellt med värme applicerad på kammarväggarna. I de fall material har härdat helt kan borttagningen ta längre tid än själva reparationen. Detta är en anledning till att det lönar sig att agera snabbt när du först märker symtom.

Steg 2 — Töm och spola växellådan

Vi tömde ur den förorenade oljan helt, spolade sedan växellådan med en lätt spolvätska för att avlägsna restslam och partiklar. Det här steget hoppas ofta över när folk har bråttom att komma igång igen, och att hoppa över det betyder att du lägger färsk olja i en förorenad miljö. Slammet kommer att bryta ned den nya oljan inom några veckor.

Steg 3 — Byt ut den trasiga axeltätningen

Den slitna rotoraxeltätningen var grundorsaken. Dessa tätningar sitter mellan knådningskammaren och växellådans hölje, vilket förhindrar processmaterial från att migrera in i smörjmedelssystemet. På vår maskin är tätningen en radialtätning av läpptyp med löpyta av PTFE. Originalet hade varit i bruk för ungefär 4 200 timmar — Tillverkaren rekommenderar inspektion efter 3 000 timmar och byte efter 5 000 eller vid tecken på slitage, beroende på vad som inträffar först. Vi var inom intervallet på papperet, men driftsförhållandena - slipmedel, förhöjd temperatur - hade accelererat slitage.

Att byta tätningar på en intern knådare är inte trivialt. Rotoraxeln måste dras tillbaka delvis för att komma åt tätningshuset, vilket innebär att koppla bort kopplingen och stödja axeln ordentligt. Vi använde maskinens egna underhållslyftpunkter och en axelstödsfixtur lånad från en närliggande anläggning. Om du försöker detta utan ordentligt axelstöd riskerar du att skada lagerhuset.

Steg 4 — Inspektera och sätt ihop igen

Med axeln delvis ute passade vi på att inspektera rotorlagret. Det visade tidiga tecken på pitting på det inre loppet - inte kritiskt ännu, men noterat. Vi registrerade det i underhållsloggen och flaggade för utbyte vid nästa planerade avstängning. Själva kugghjulen, trots oljeföroreningen, visade inga poäng utöver normala slitagemönster. Detta berodde delvis på att vi hade fångat problemet innan maskinen hade kört tillräckligt länge för att orsaka skador på växeln.

Steg 5 — Påfyllning, inkörning och verifiering

Vi fyllde på växellådan med den tillverkarspecificerade växellådsoljan – ISO VG 220 i vårt fall – till rätt nivåmärke. Sedan körde vi knådaren olastad i 30 minuter medan vi övervakade växellådans temperatur och lyssnade efter onormala ljud. Temperaturen stabiliserad på 52°C, vilket är inom det normala driftsintervallet. Vi körde sedan en testsats med 60 % av normal fyllnadsvikt innan vi återgick till full produktion.

Vanliga knådarfelpunkter och vad som orsakar dem

Vårt problem med växellådor är inte unikt. Efter att ha pratat med underhållsingenjörer vid flera andra blandningsoperationer uppstod ett tydligt mönster av vanliga fellägen. Tabellen nedan sammanfattar de vanligast rapporterade problemen med interna knådare, deras typiska orsaker och vad reparationen vanligtvis innebär.

Det som sticker ut i den här tabellen är det Varje felläge som anges är antingen helt eller delvis förebyggbart . Ingen av dem är slumpmässiga handlingar av mekaniskt öde. De har alla prekursorer — tecken som dyker upp innan maskinen stannar — och de flesta av dem kan fångas upp av ett underhållsprogram som går utöver enkel visuell inspektion.

Förstå den interna knådaren: varför den går sönder som den gör

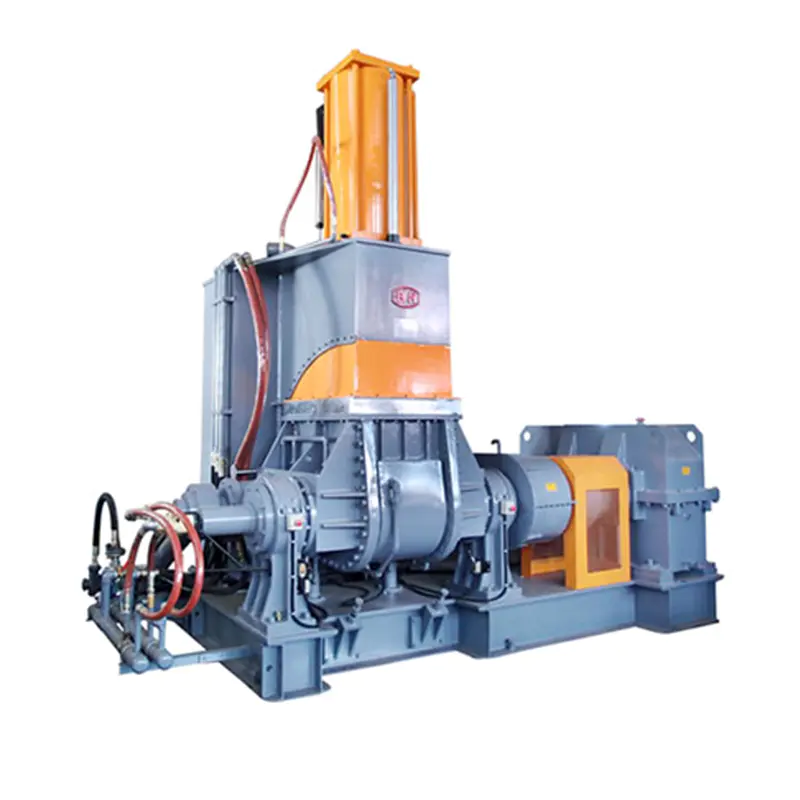

För att underhålla en knådare på rätt sätt hjälper det att förstå vad maskinen faktiskt gör och varför det sätter specifika komponenter under stress. En intern knådare - ibland kallad en blandare av Banbury-typ eller helt enkelt en knådningsmaskin - fungerar genom att rotera två sammankopplade rotorer inuti en förseglad blandningskammare. Material laddas genom en toppkolv, komprimeras, klipps mellan rotorbladen och kammarväggarna och homogeniseras successivt.

De inblandade krafterna är betydande. En produktionsknådare som blandar kolsvartfylld gummiblandning kan fungera vid vridmoment som överstiger 50 000 Nm på rotoraxlarna. Den lasten går direkt genom växellådan. Växellådan på en knådare är inte en lätt enhet - det är en tung industriell spiralformad eller cylindrisk växelsats med stora, härdade kugghjul - men den har fortfarande gränser, och dessa gränser definieras av smörjkvalitet, lagertillstånd och tätningsintegritet.

Den termiska miljön lägger till ytterligare ett lager av stress. Knådare arbetar vanligtvis vid kammartemperaturer mellan 60°C och 180°C beroende på blandningen. Vissa processer går högre. Värmen kommer in i maskinstrukturen, påverkar tätningsmaterial och påskyndar nedbrytningen av smörjmedel. En växellådsolja som är klassad för 5 000 timmar vid 60 °C kan brytas ned på 2 500 timmar om omgivningstemperaturen runt växellådan konsekvent är 90 °C.

Tätningssystemet är bryggan mellan den förorenade processmiljön med hög temperatur och det rena, smorda drivsystemet. När det fungerar tänker man aldrig på det. När det misslyckas följer växellådan efter kort därefter.

Vad vi ändrade efter sammanbrottet

Att få igång knådaren igen var steg ett. Att se till att det inte gick sönder på samma sätt igen var steg två. Vi gjorde fyra specifika ändringar av vår underhållsmetod, varav ingen krävde betydande investeringar.

Oljekonditionsövervakning istället för nivåövervakning

Vi lade till en enkel oljekonditionskontroll till den veckovisa underhållsrutinen. Detta innebär att man tar ett litet prov från växellådans dräneringspunkt och gör en visuell kontroll - färg, klarhet, närvaro av partiklar eller skum. Det tar ungefär fem minuter. Vi skickar även ett prov för labbanalys var sjätte månad. Laboratoriet kostar ungefär €80 per prov och berättar för oss viskositet, föroreningsnivå och oxidationstillstånd. Det är en billig försäkring mot en ombyggnad av växellådan på 15 000 €.

Reducerat tätningsbytesintervall för våra förhållanden

Vi hade följt tillverkarens standardintervall på 5 000 timmar för byte av axeltätning. Efter haveriet pratade vi med OEM:s serviceteam och fick reda på att för föreningar med hög fyllmedelsbelastning – som beskriver det mesta av det vi kör – rekommenderar de att minska detta till 3 000 timmar. Vi uppdaterade vårt underhållsschema i enlighet med detta. Själva sälarna kostar cirka 120 € styck. Att byta ut dem proaktivt är en bråkdel av kostnaden för ett föroreningsinducerat fel på växellådan.

Temperaturtrend på växellådan

Vi lade till en billig infraröd termometerkontroll till de dagliga operatörsrundorna. Växellådans yttemperatur loggas varje morgon. Vår baslinje i normal drift är 48–55°C. Om det går över 65°C utan en uppenbar förklaring (som en ovanligt varm omgivningsdag), utlöser det en undersökning innan det blir ett misslyckande. Den här typen av enkla trender fångar upp smörjproblem tidigt - ett nedbrytande smörjmedel förlorar termisk effektivitet och växellådan blir varmare.

Reservdelsstrumpa för knådaren

En av sakerna som förlängde vår stilleståndstid var att vänta på att axeltätningen skulle komma. Vi har nu en uppsättning rotortätningar, en axeltätning per rotor och ett motorkopplingselement på hyllan. Det totala värdet av delarna är under 500 €. Delarna tar ett litet hyllutrymme. Men att ha dem tillgängliga innebär att om samma misslyckande inträffade i morgon, skulle vi vara tillbaka på en dag istället för tre.

Schema för förebyggande underhåll för en knådningsmaskin

Baserat på vår erfarenhet och samtal med andra operatörer, representerar följande schema en praktisk baslinje för att underhålla en intern knådare i kontinuerlig produktionsanvändning. Justera intervall baserat på blandningstyp, drifttimmar per dag och miljöförhållanden.

När ska du ringa en specialist istället för att fixa det själv

Inte varje knådarreparation faller inom ramen för internt underhåll. Att veta var den gränsen är kan rädda dig från att göra ett problem värre.

Internt arbete är i allmänhet lämpligt för: tätningsbyten där proceduren är dokumenterad, oljebyten och tillståndsövervakning, byte av kopplingselement, diagnos av elektriska fel och grundläggande rotorinspektion med öppen kammare.

Specialistinblandning rekommenderas för: demontering av växellåda och inspektion av växel utöver oljeprovtagning, borttagning av rotor och lagerbyte, inspektion av kammarväggen för slitage eller sprickbildning, uppriktningsmätning och korrigering efter större komponentbyte och varje situation där felläget är oklart efter en grundlig diagnos på plats.

Vissa knådartillverkare erbjuder serviceavtal som inkluderar periodiska specialistinspektioner. Dessa kan vara värda kostnaden för maskiner som kör treskift i kontinuerlig produktion, där oplanerade stillestånd är mycket dyrt. För maskiner som kör ett skift med planerade veckovisa underhållsfönster räcker det vanligtvis med ett starkt internprogram.

En sak som är värt att notera: om din maskin är utanför garantin och du måste välja mellan en större reparation och utbyte, skaffa en ordentlig bedömning innan du bestämmer dig. En välskött knådare kan fungera tillförlitligt i 20–30 år. En maskin som har försummats och har samlat på sig problem i växellådan, lagren och rotorsystemet samtidigt kan kosta mer att reparera än den är värd - men den bedömningen måste göras av någon som faktiskt har tittat på maskinen, inte beräknad på distans.

Lärdomar från vår knådaruppdelning – sammanfattad

Att gå igenom haveri- och reparationsprocessen var inte roligt, men det gav klarhet om vad vi gjorde fel och vad som behövde ändras. Om det finns en kort version av allt ovan är det denna:

• Att kontrollera oljenivån är inte detsamma som att kontrollera oljens kondition - både materia och kondition är viktigare
• Tätningsbytesintervall från tillverkaren är för standardförhållanden; aggressiva föreningar eller höga temperaturer motiverar kortare intervall
• Temperaturtrend fångar upp problem innan de blir misslyckanden
• Att ha ett litet lager av kritiska reservdelar minskar stilleståndstiden dramatiskt när något går fel
• Att agera på tidiga varningsskyltar - buller, temperaturökning, visuellt läckage - är alltid billigare än att vänta på ett fullständigt haveri

Knådaren har nu varit igång i sju månader sedan reparationen utan ytterligare problem. Underhållsförändringarna vi gjort är inte komplicerade eller dyra. De är bara mer genomgripande än vad vi gjorde tidigare – och i efterhand var gapet mellan "grundig" och "tillräckligt" där problemet levde hela tiden.
